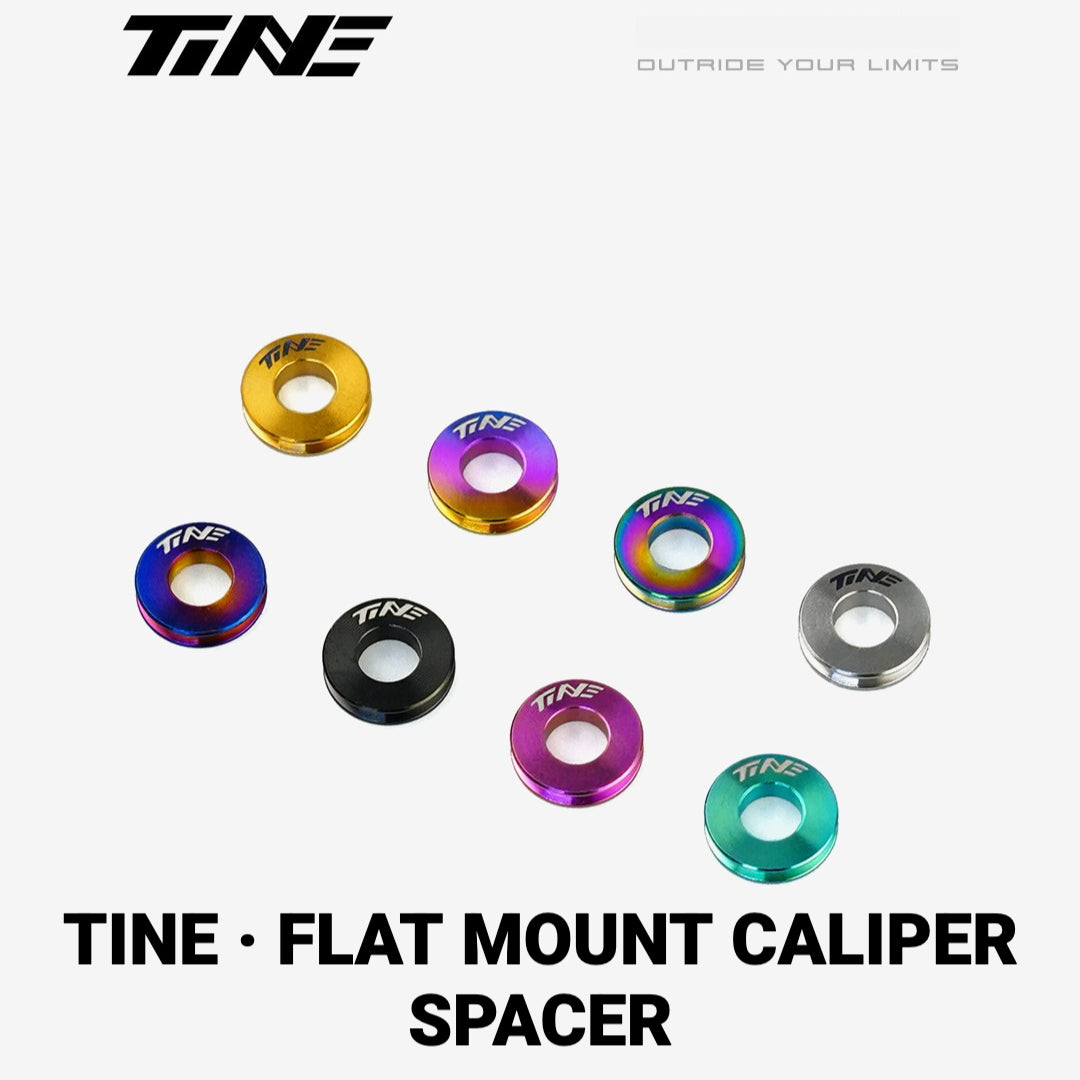

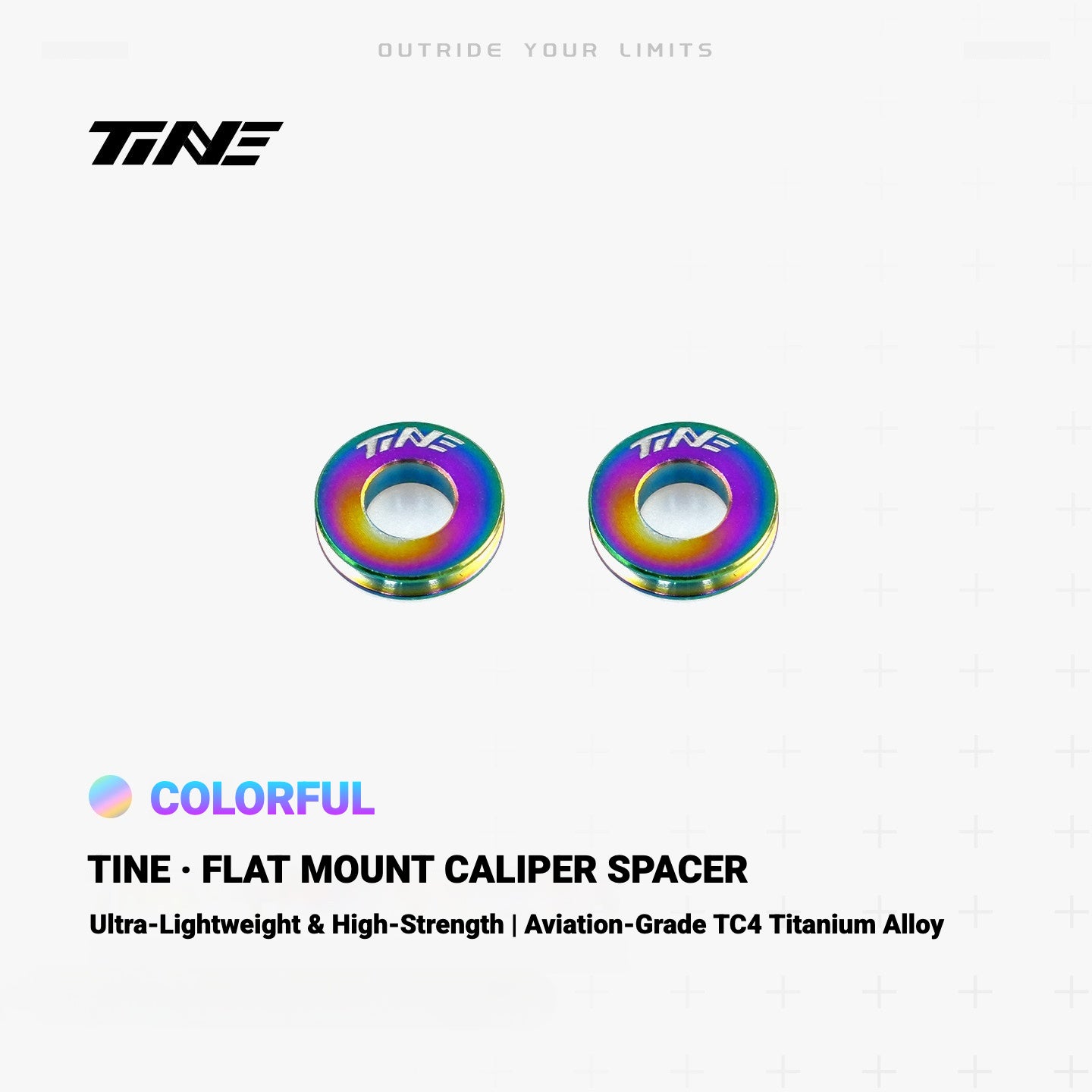

TiNE Ultra-Light Flat Mount Brake Caliper Spacer for Road Bikes
TiNE Ultra-Light Flat Mount Brake Caliper Spacer for Road Bikes
A lightweight brake caliper spacer designed for road bike flat-mount disc brake systems.
The TiNE flat mount caliper spacer is developed for riders who want a cleaner, lighter and more refined brake setup while maintaining proper caliper positioning.
Ideal for lightweight road bike builds, race bikes and performance-focused upgrades.
KEY FEATURES

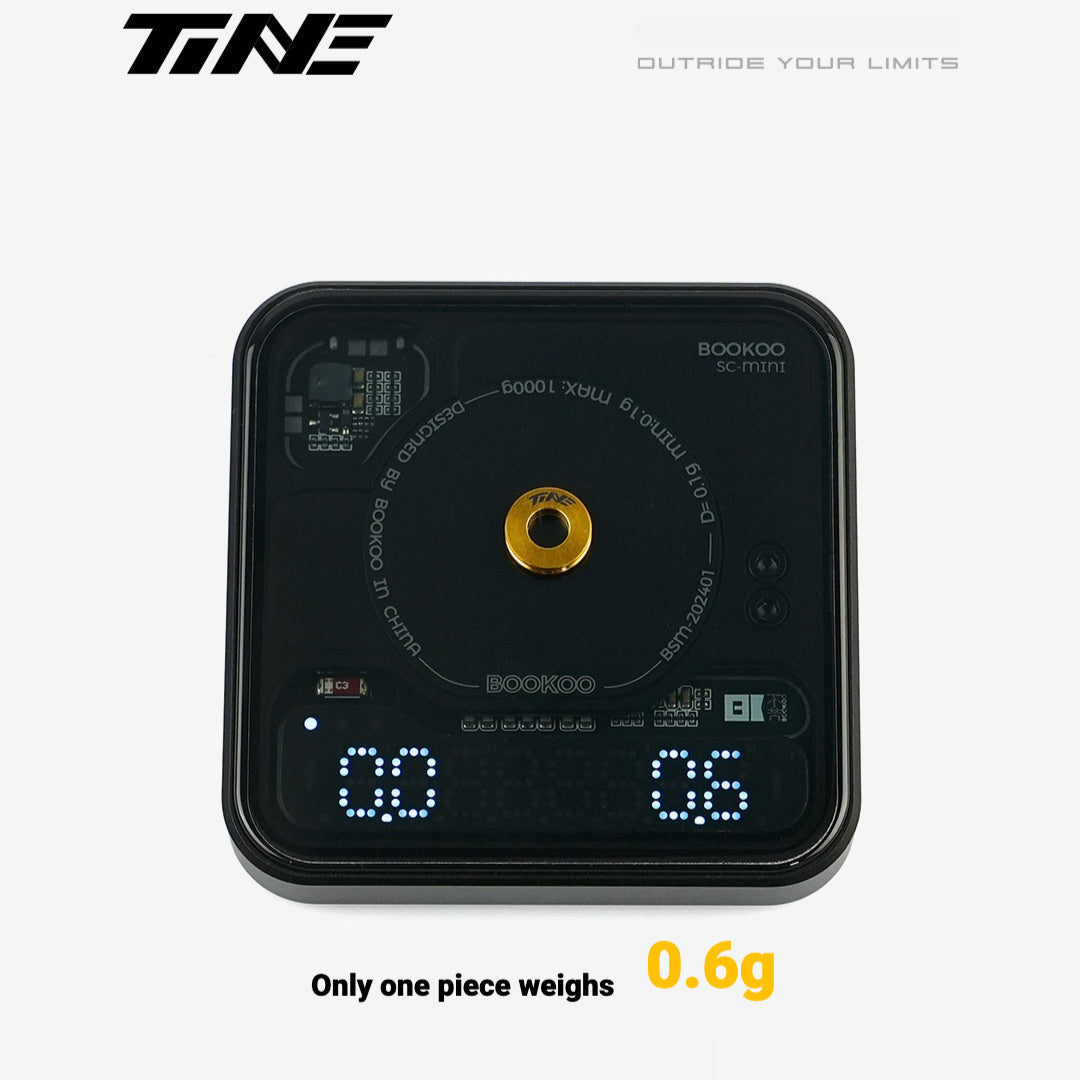

① Ultra-Lightweight Design
Designed to reduce unnecessary weight in the brake mounting system.
② Flat Mount Brake Compatible
Designed for road bike flat-mount disc brake calipers.
③ Precision Fit
Accurate dimensions help maintain proper caliper alignment and installation.
④ Clean Integrated Appearance
Compact design keeps the brake area neat and professional.
⑤ Ideal for Lightweight Builds
A simple upgrade for riders focused on reducing total bike weight.
⑥ Road Bike Specific
Suitable for modern road bike disc brake systems using flat-mount calipers.
APPLICATION
Suitable for selected road bikes using flat-mount disc brake calipers.
Common applications include:
Road Bikes
Aero Road Bikes
Climbing Bikes
Race Bikes
Lightweight Custom Builds
Please confirm the required spacer thickness and brake mounting configuration before ordering.
MATERIAL

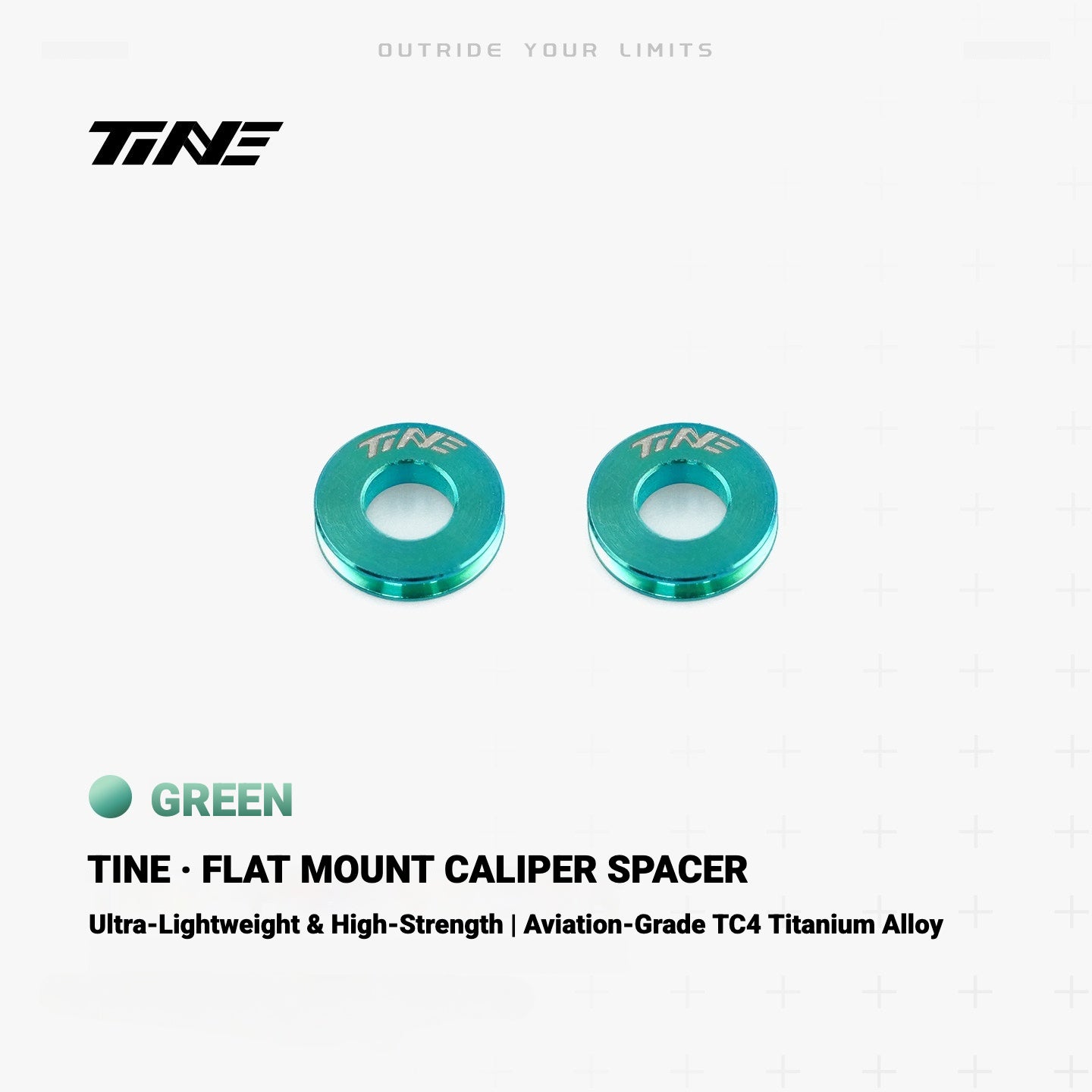

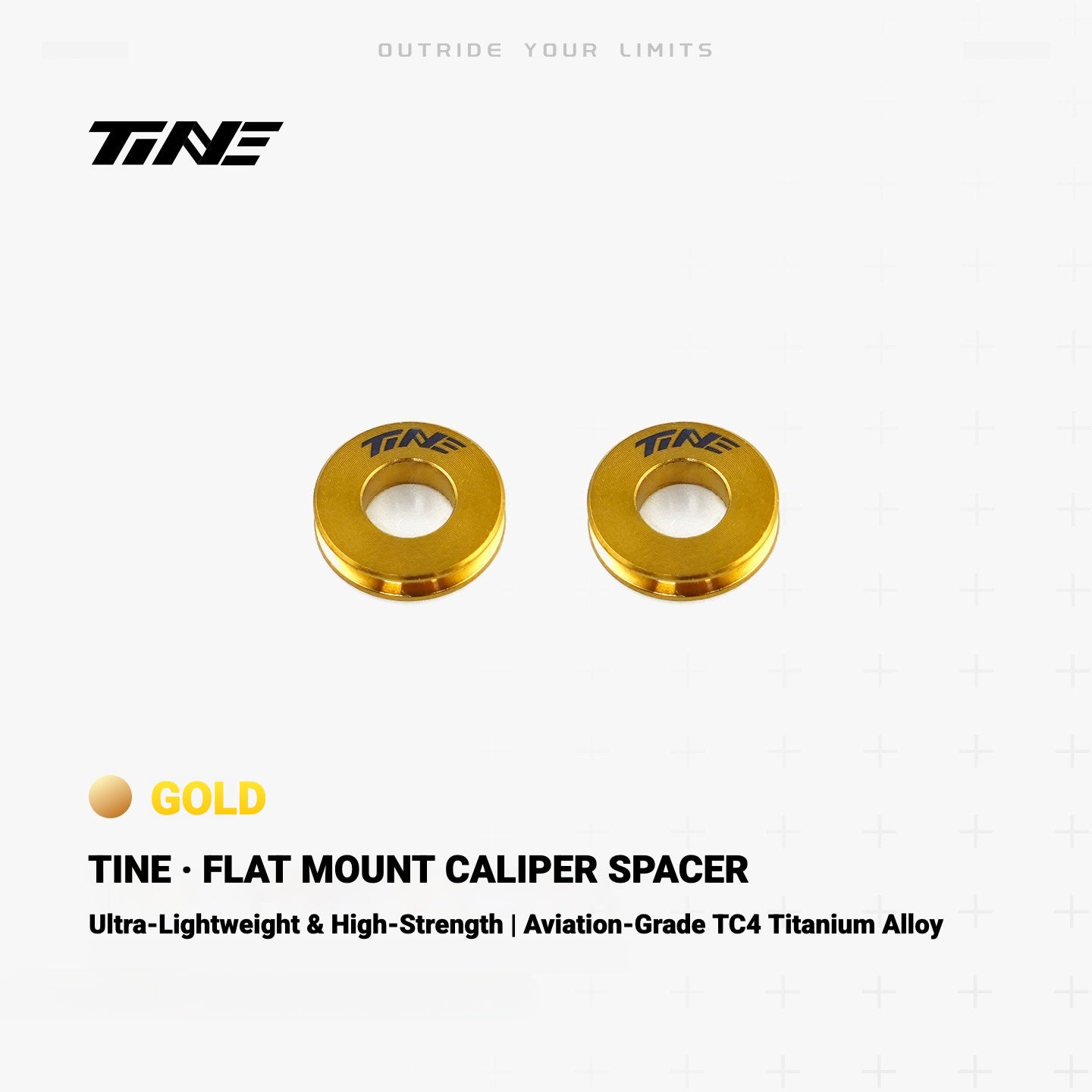

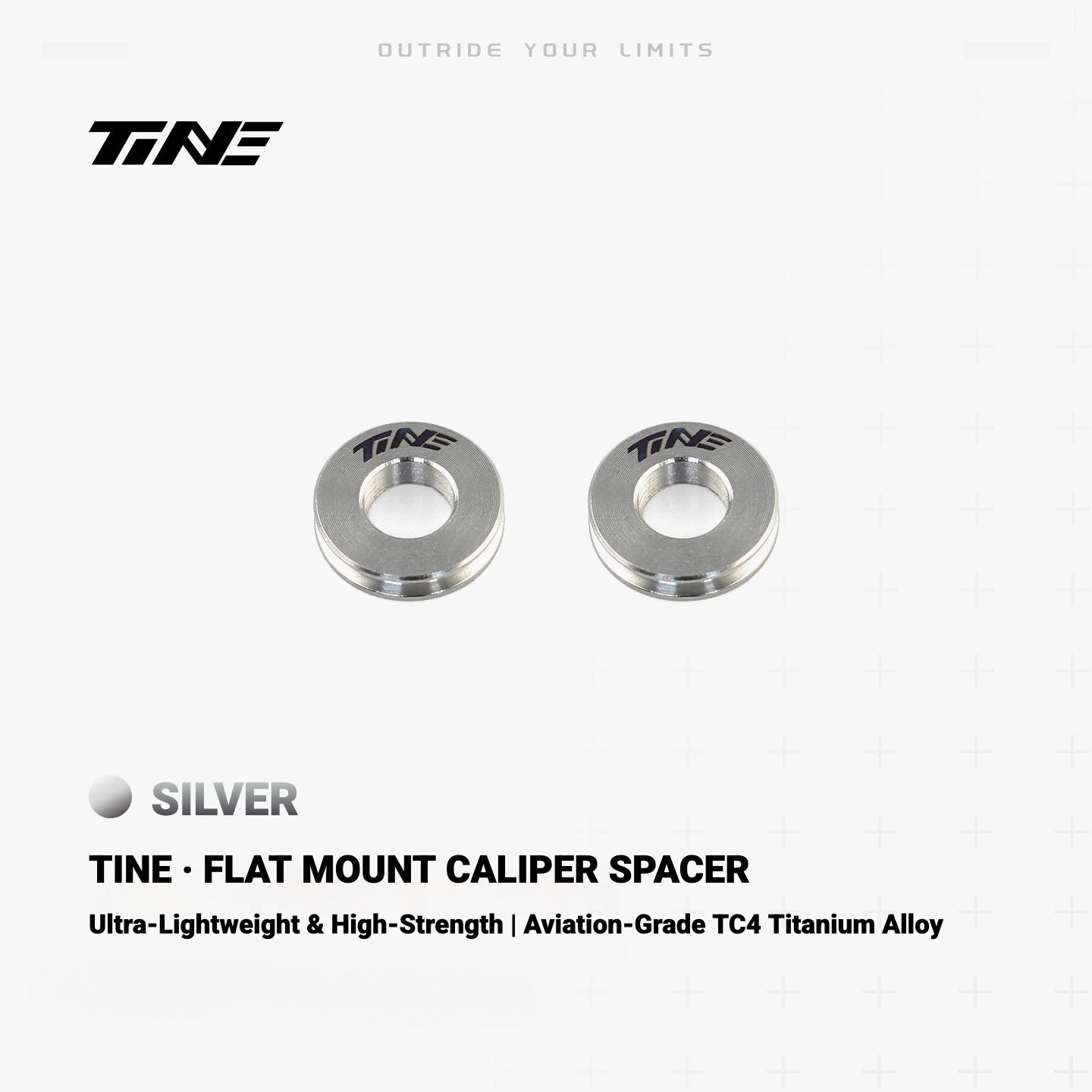

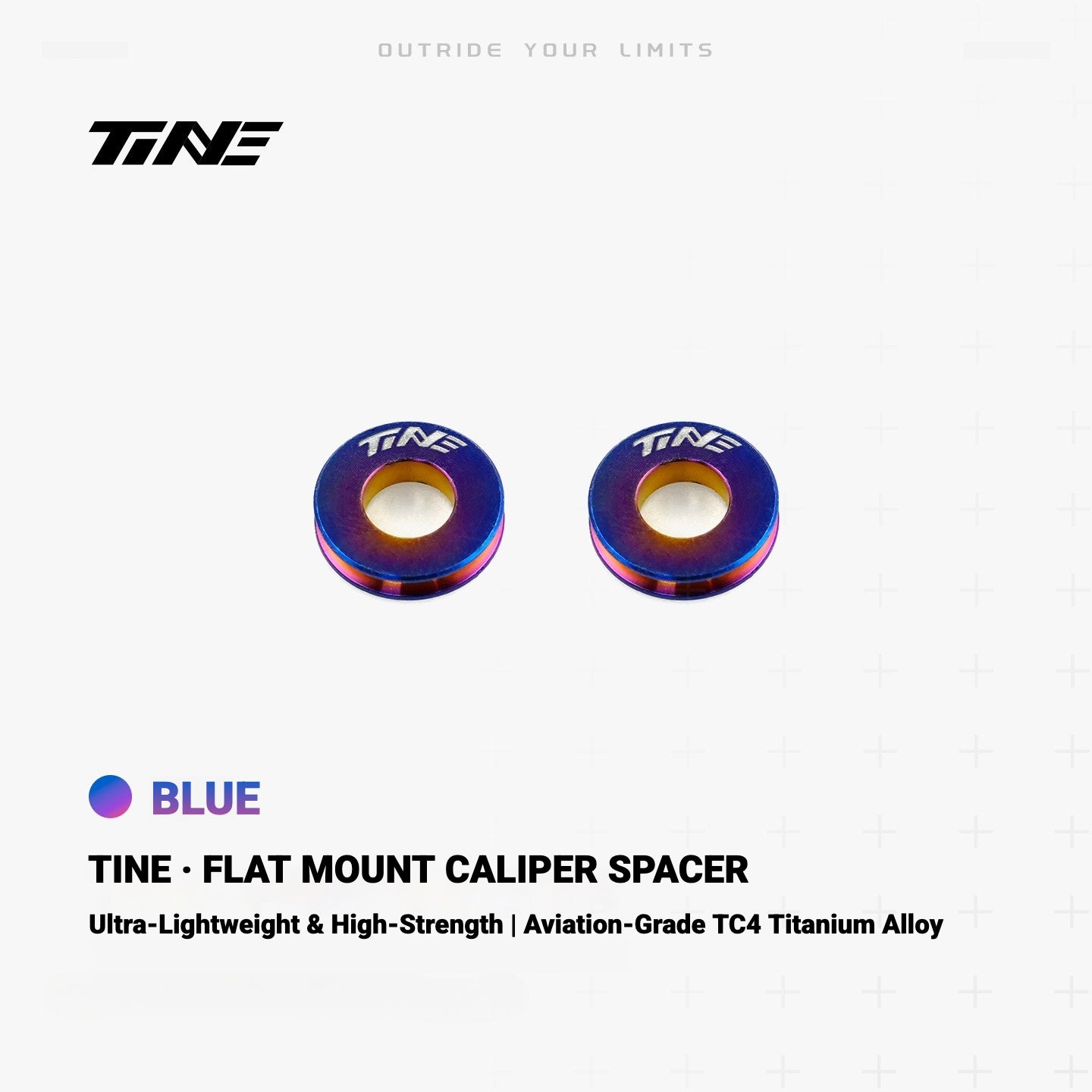

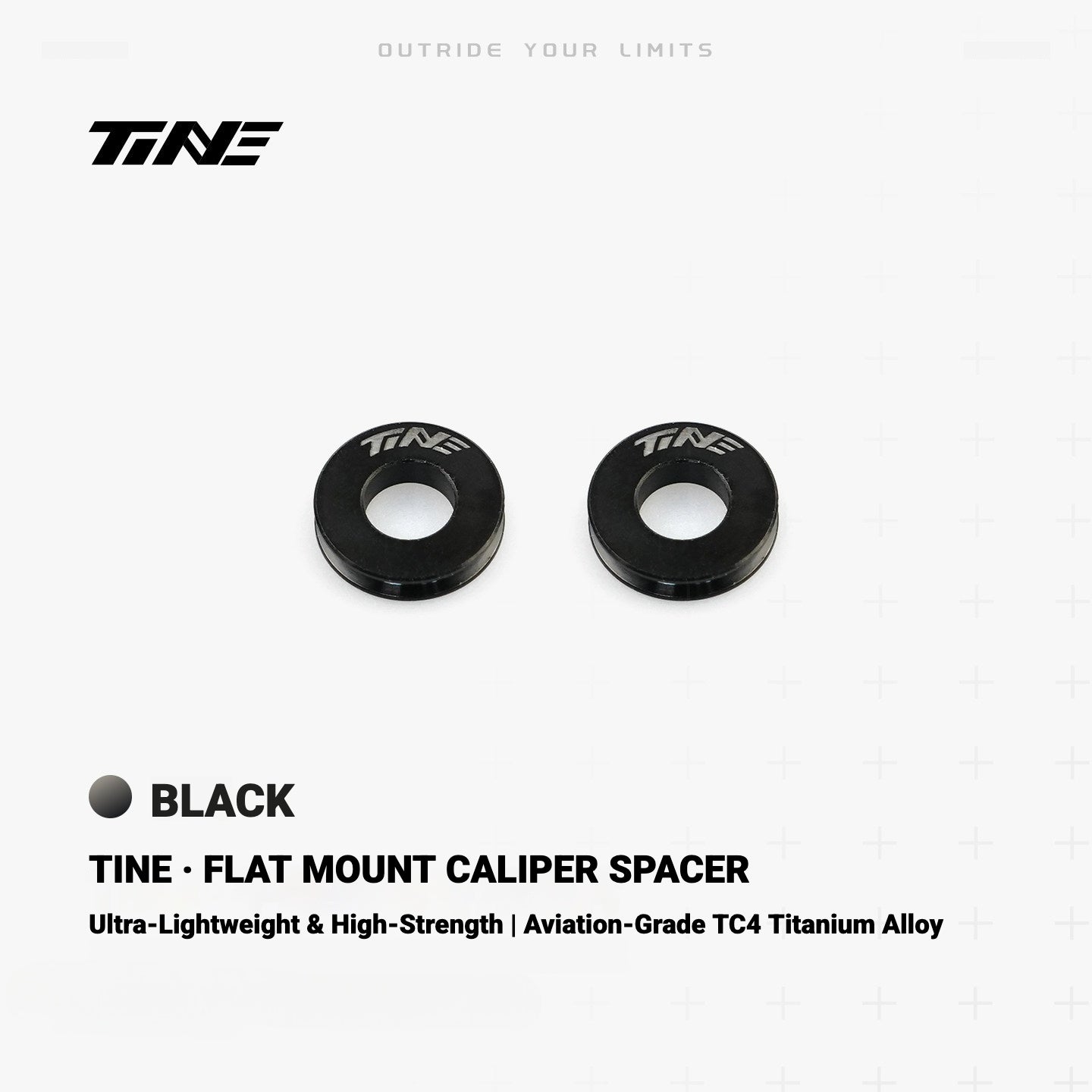

Lightweight Alloy / Titanium Version Depending on Selected Specification
Please refer to the selected product option for the exact material.
INSTALLATION

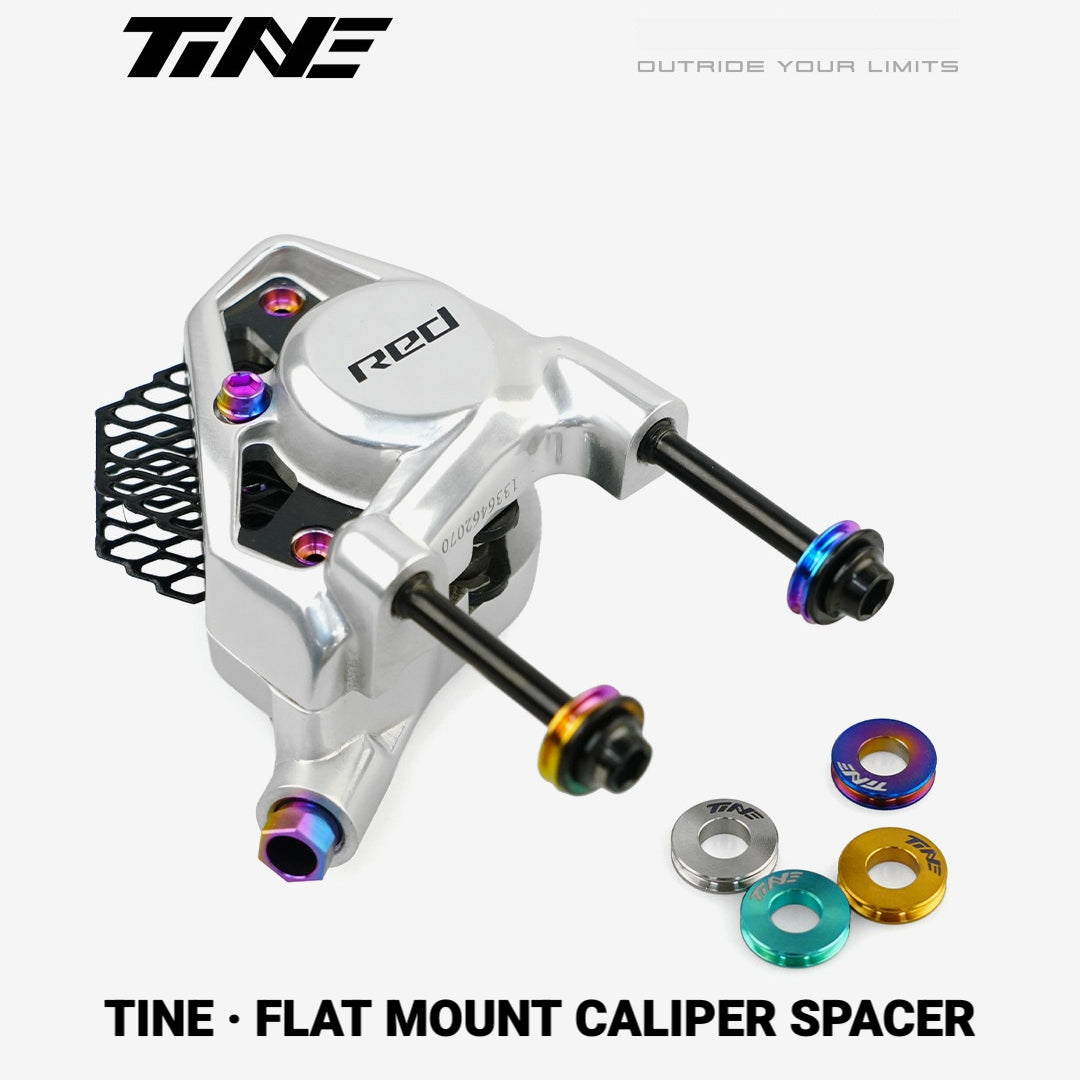

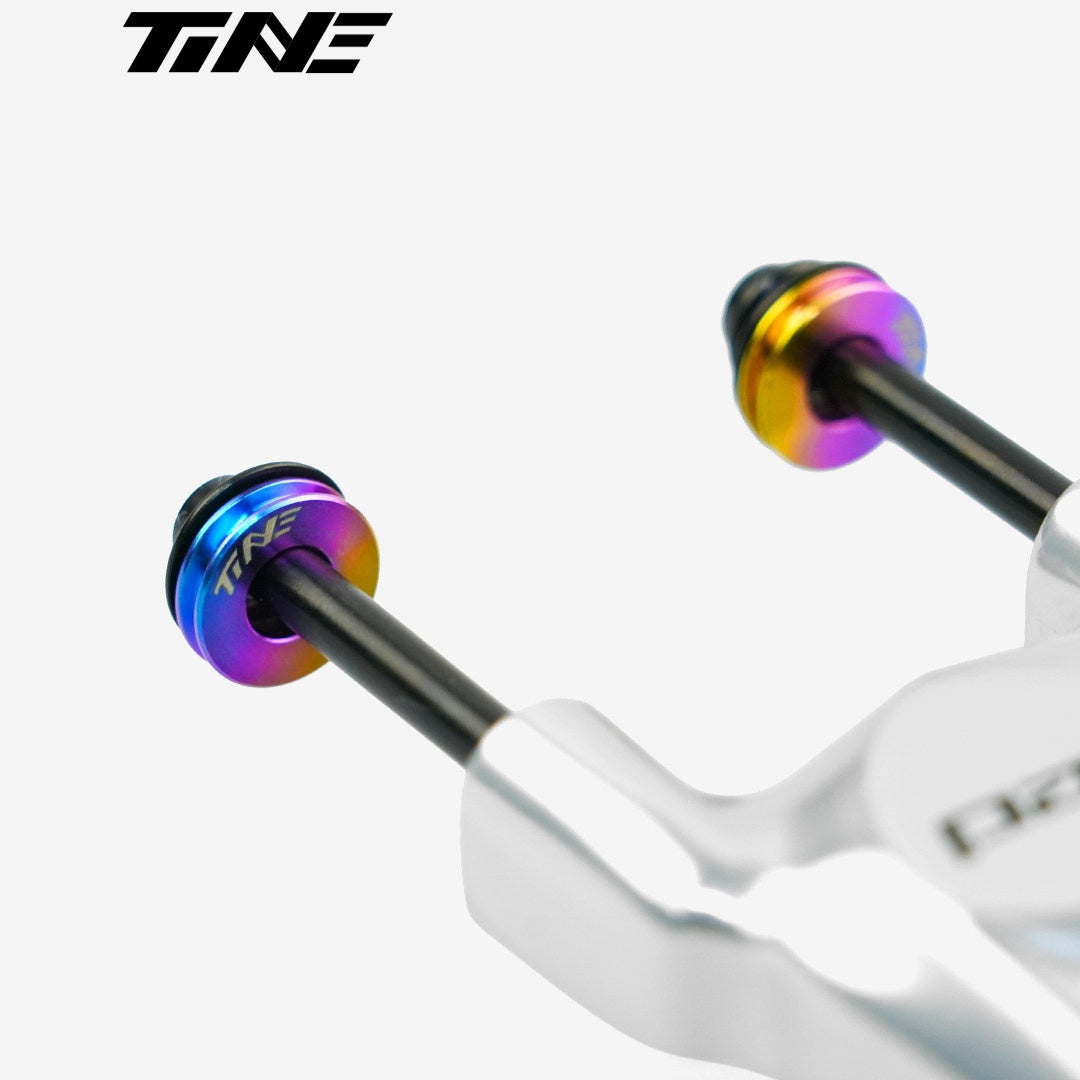

Install between the flat-mount brake caliper and the frame or fork mounting surface as required by your brake setup.
Always confirm:
Brake Rotor Size
Caliper Mounting Position
Spacer Thickness
Bolt Length
Frame / Fork Compatibility
Professional installation is recommended.
PACKAGE INCLUDES
1 × TiNE Flat Mount Brake Caliper Spacer
Bolts, brake caliper, brake rotor and other accessories shown in product images are not included unless otherwise stated.
IMPORTANT NOTES
This product is an aftermarket brake mounting component.
Please verify the required spacer thickness and mounting configuration before ordering.
Incorrect spacer thickness or bolt length may affect brake caliper alignment and safe installation.
Product appearance and minor specifications may vary slightly between production batches.
Controllo di compatibilità: a causa della complessità dei modelli e dei lotti dei componenti OEM (Original Equipment Manufacturer), potrebbero verificarsi casi in cui questo prodotto non è compatibile.
Dopo aver ricevuto il prodotto, confrontarlo con le specifiche OEM per garantirne la compatibilità prima dell'installazione.
Specifiche di coppia: installare questo prodotto rispettando rigorosamente i valori di coppia specificati nel manuale dei pezzi OEM. Problemi di installazione: se si riscontrano discrepanze con le specifiche OEM o si incontrano difficoltà nella fase iniziale dell'installazione, fermarsi immediatamente e contattare il servizio clienti per assistenza con resi o cambi.
Nessuna installazione forzata: non forzare l'installazione in nessuna circostanza. Responsabilità: eventuali danni derivanti dall'installazione forzata o da modifiche non autorizzate di questo prodotto (o dei suoi componenti) saranno di esclusiva responsabilità dell'acquirente.
Tutti i prodotti sono fotografati per rappresentare fedelmente i colori che vedrete al momento della ricezione.
A causa delle differenze di illuminazione, angolazione o impostazioni dello schermo, potrebbero verificarsi lievi variazioni di colore.
Il prodotto effettivo deve essere considerato lo standard. Per i prodotti "colorati" e "blu", il processo di colorazione può causare una distribuzione non uniforme del colore, rendendo ogni prodotto unico.
| Tabella di riferimento della coppia comune S-PARTS per la serie di biciclette | ||||||
| Ingrediente | Nome del componente | Nome della vite | Coppia di riferimento | Utilizzo anti-sequestro | Utilizzo del frenafiletti di media resistenza | Requisiti speciali Osservazioni |
| Sistema di telaio | Montaggio del manubrio | Viti di fissaggio dello stelo M4 | 4 NM | Raccomandato | Considerare con cautela | Per gruppi manubrio con struttura speciale, fare riferimento alle specifiche di coppia consigliate dal produttore originale. |
| Viti di fissaggio dello stelo M5 | 5 NM | Raccomandato | Considerare con cautela | |||
| Viti di fissaggio dello stelo M6 | 6-8 NM | Raccomandato | Considerare con cautela | |||
| Viti di fissaggio del manubrio M7 (Brompton) | 8-10 NM | Raccomandato | Considerare con cautela | |||
| Viti di fissaggio attacco manubrio M8 (BMX) | 8-10 NM | Raccomandato | Considerare con cautela | |||
| Cuffia | Viti di precarico della cuffia (incluse M5/M6) | 4-6 NM | Raccomandato | Non consigliato | ||
| Telaio/Forcella | Viti per fascetta stringitubo forcella M3 | 1-2NM | Raccomandato | Non consigliato | Per i morsetti reggisella con struttura speciale, fare riferimento alle specifiche di coppia consigliate dal produttore originale. | |
| Viti per portaborraccia | 4NMM | Raccomandato | Non consigliato | |||
| Viti di fissaggio del gancio del deragliatore M4 | 3-4 NM | Raccomandato | Considerare con cautela | |||
| Viti di fissaggio del gancio del deragliatore M5 | 4-5 NM | Raccomandato | Considerare con cautela | |||
| Viti di fissaggio del portapacchi anteriore e posteriore M5 | 6-7 NM | Raccomandato | Considerare con cautela | |||
| Vite di serraggio del reggisella M5 (design del morsetto standard) | 6-7 NM | Raccomandato | Non consigliato | |||
| Reggisella | Viti di fissaggio del binario della sella M5 | 6-7 NM | Raccomandato | Non consigliato | ||
| Viti di fissaggio del binario della sella M6 | 7-9 NM | Raccomandato | Non consigliato | |||
| Viti per morsetto guida sella M7 | 8-10 NM | Raccomandato | Non consigliato | |||
| Viti per morsetto a binario sella a bullone singolo M6/M7 | 10-12 NM | Raccomandato | Non consigliato | |||
| Viti di serraggio del binario della sella a bullone singolo M8 (Brompton) | 12-14 NM | Raccomandato | Non consigliato | |||
| Ruote | Viti di bloccaggio del set di ruote a sgancio rapido M6 | 6-8 NM | Raccomandato | Non consigliato | ||
| Viti di bloccaggio per ruote M10 BMX | Raccomandato | Non consigliato | ||||
| Viti per ruote BMX M14 | Raccomandato | Non consigliato | ||||
| Dadi di bloccaggio per ruote M9 | 12-14 NM | Raccomandato | Non consigliato | |||
| Dadi di bloccaggio per ruote M10 | 14-16 NM | Raccomandato | Non consigliato | |||
| Bullone perno passante M12 | 10-14 NM | Raccomandato | Non consigliato | |||
| Bullone perno passante M14 | 12-16 NM | Raccomandato | Non consigliato | |||
| Sistema frenante | Rotore a disco | Viti del rotore del disco a sei bulloni | 5-7 NM | Considerare con cautela | Raccomandato | Non utilizzare composti antigrippanti o frenafiletti liquidi sulle viti relative al sistema idraulico dei freni per evitare di contaminare le linee idrauliche. |
| Disco rotore Center Lock | 40 NM | Raccomandato | Non consigliato | |||
| Leva del freno | Viti di fissaggio della leva del freno M5 | 5-7 NM | Raccomandato | Non consigliato | ||
| Viti di fissaggio della leva del freno M6 | 6-8 NM | Raccomandato | Non consigliato | |||
| Dadi di fissaggio del cambio della bici da strada | 6-8 NM | Raccomandato | Non consigliato | |||
| Viti per porta di spurgo leva freno | 2-3 NM | Non consigliato | Raccomandato | |||
| Pinza freno a disco | Viti di fissaggio pinza per mountain bike M6 | 9 NM | Considerare con cautela | Raccomandato | ||
| Viti di fissaggio pinza a montaggio piatto M5 | 7 NM | Considerare con cautela | Non consigliato | |||
| Viti per raccordi a compressione per tubi flessibili M8 | 6-7 NM | Non consigliato | Non consigliato | |||
| Viti del corpo della pinza M6 | 12 NM | Non consigliato | Non consigliato | |||
| Viti del corpo della pinza M7 | 14NM | Non consigliato | Non consigliato | |||
| Viti del corpo della pinza M8 | 14NM | Non consigliato | Non consigliato | |||
| Viti per pinza M6 Banjo | 12 NM | Non consigliato | Non consigliato | |||
| Viti di spurgo della pinza | 5-6 NM | Non consigliato | Non consigliato | |||
| Perno pastiglia freno | 3NM | Non consigliato | Non consigliato | |||
| Pinza freno C | Dado di fissaggio pinza a perno singolo | 8NM | Non consigliato | Raccomandato | ||
| Viti di fissaggio della pinza a doppio perno | 6-8 NM | Considerare con cautela | Considerare con cautela | |||
| Set di viti di fissaggio pastiglie freno | 7 NM | Considerare con cautela | Considerare con cautela | |||
| Viti di arresto pastiglie freno | 3NM | Non consigliato | Non consigliato | |||
| Viti della leva di rilascio della pinza | 3NM | Non consigliato | Non consigliato | |||
| Viti di ancoraggio del cavo | 5-7 NM | Raccomandato | Non consigliato | |||
| Sistema di trasmissione | Cambio | Bullone di serraggio del cambio | 4-6 NM | Raccomandato | Non consigliato | Non utilizzare composti antigrippanti o frenafiletti liquidi sulle viti relative al sistema idraulico dei freni per evitare di contaminare le linee idrauliche. |
| Bullone di integrazione del cambio | 4-6 NM | Raccomandato | Non consigliato | |||
| Bullone tappo superiore cambio (Shimano) | 4 NM | Raccomandato | Non consigliato | |||
| Deragliatore anteriore | Bullone di fissaggio del deragliatore anteriore a montaggio diretto | 6-7 NM | Raccomandato | Non consigliato | ||
| Bullone di serraggio del deragliatore anteriore | 5-7 NM | Raccomandato | Non consigliato | |||
| Bullone di regolazione del cavo del deragliatore anteriore | 5-7 NM | Raccomandato | Non consigliato | |||
| Deragliatore posteriore | Perno del deragliatore posteriore | 10-12 NM | Raccomandato | Non consigliato | ||
| Perno deragliatore posteriore sistema UDH | 25 NM | Raccomandato | Non consigliato | |||
| Bullone puleggia M4 | 3NM | Considerare con cautela | Considerare con cautela | |||
| Bullone puleggia M5 | 4 NM | Considerare con cautela | Considerare con cautela | |||
| Bullone di copertura del deragliatore posteriore M3 (Shimano) | 1,5 NM | Non consigliato | Non consigliato | |||
| Bullone di regolazione del cavo del deragliatore posteriore | 5-7 NM | Raccomandato | Non consigliato | |||
| Guarnitura | Bullone a doppia faccia per corona | 6-8 NM | Considerare con cautela | Considerare con cautela | ||
| Bullone per corona singola | 8NM | Considerare con cautela | Considerare con cautela | |||
| Bullone braccio pedivella M5 (SRAM 3 bulloni) | 7 NM | Considerare con cautela | Considerare con cautela | |||
| Bullone braccio pedivella M4 (SRAM 8 bulloni) | 4-5 NM | Considerare con cautela | Considerare con cautela | |||
| Bullone di fissaggio del braccio della pedivella M6 (Shimano) | 12-14 NM | Considerare con cautela | Considerare con cautela | |||
| Tappo braccio pedivella (Shimano) | 2-4 NM | Non consigliato | Non consigliato | |||
| Bullone di fissaggio del braccio della manovella (DUB) | 54NM | Raccomandato | Non consigliato | |||
| Bullone di fissaggio del braccio della manovella (rotore) | 30-35 NM | Raccomandato | Non consigliato | |||
| Bullone di fissaggio del braccio della manovella (EE) | 52 NM | Raccomandato | Non consigliato | |||
| Bullone a manovella conico quadrato M8 | 30 NM | Raccomandato | Non consigliato | |||
| Pedali | Asse del pedale | 25 NM | Raccomandato | Non consigliato | ||
| Bullone di fissaggio per ramponi stradali (3 bulloni) | 6-8 NM | Non consigliato | Raccomandato | |||
| Bullone di fissaggio tacchette MTB (2 bulloni) | 8NM | Non consigliato | Raccomandato | |||
