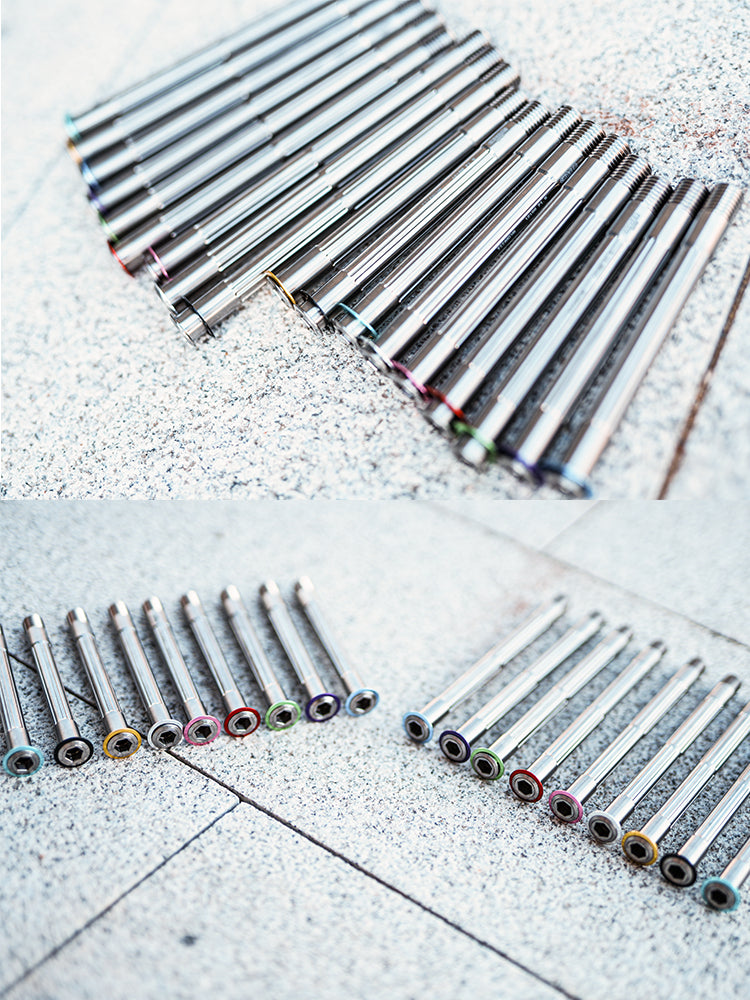

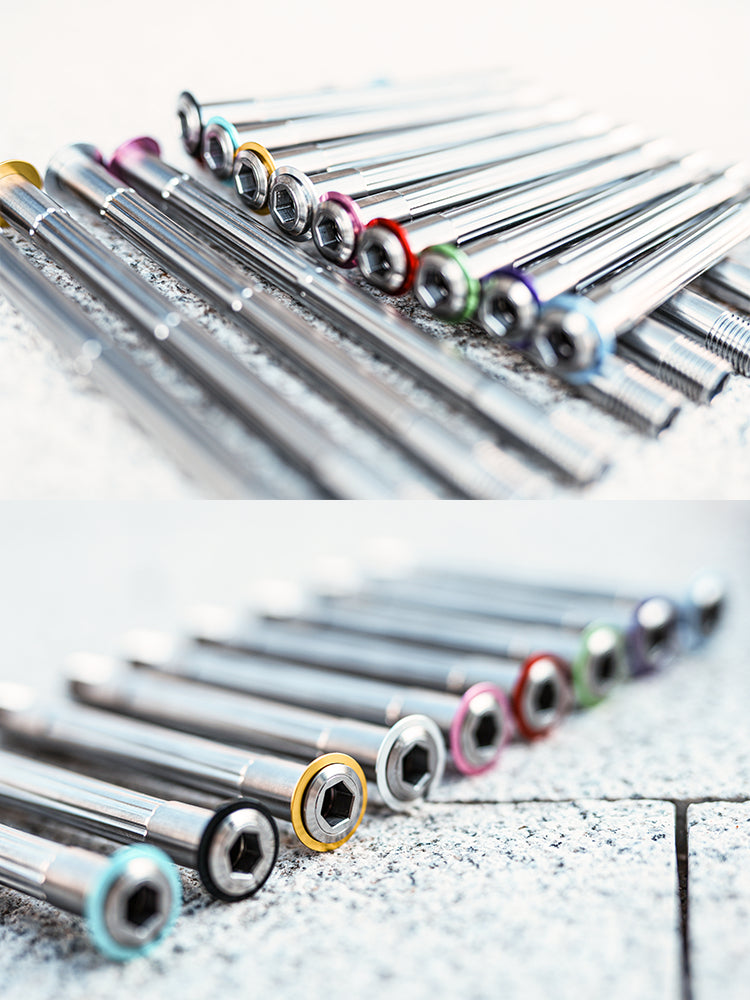

Chaser Pinarello DOGMA F Titanium Thru Axle Set – Ultra-Light 34g CNC Axles
Product Title
Chaser Pinarello DOGMA F Titanium Thru Axle Set – Ultra-Light CNC Road Bike Axles for DOGMA F / X Series
Short Description
Upgrade your Pinarello road bike with the Chaser ultra-light titanium thru axle set. Designed specifically for Pinarello DOGMA F and X series disc brake frames, these precision CNC-machined axles combine lightweight performance, premium aesthetics, and high structural strength.
Available in PNA1 and PNA2 versions for different Pinarello model generations.
Product Features
Designed for Pinarello DOGMA & X Series
Precision-fit thru axle system compatible with:
PNA1
Compatible with:
- Pinarello 2023–2024 DOGMA F Series
- Pinarello X Series
- Disc brake models
PNA2
Compatible with:
- Pinarello 2025+ New DOGMA F models
Engineered for accurate OEM-style fitment.
Ultra-Lightweight Design
Weight optimized for performance-focused riders:
- PNA1: Approx. 34g per set
- PNA2: Approx. 33g per set
Perfect for:
- Lightweight climbing builds
- Aero race bikes
- Premium custom setups
Premium Titanium & 7075 Alloy Construction
Manufactured using:
- TC11 Titanium Alloy
- Aerospace-grade 7075 Aluminum Alloy
Designed to balance:
- Lightweight performance
- Structural rigidity
- Long-term durability
- Precision fitment

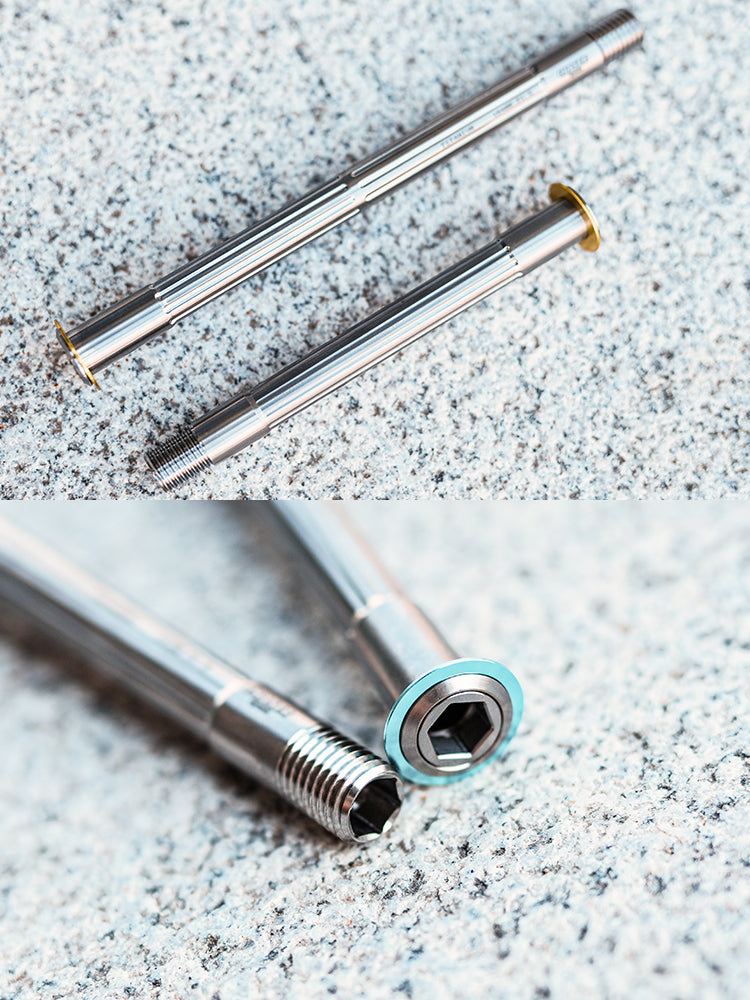

Full CNC Precision Machining
Fully CNC-machined construction provides:
- High machining accuracy
- Smooth installation feel
- Excellent thread precision
- Clean anodized finish
High-End Surface Finishing
Each axle receives:
- Precision polishing
- CNC finishing
- Premium anodized coloring

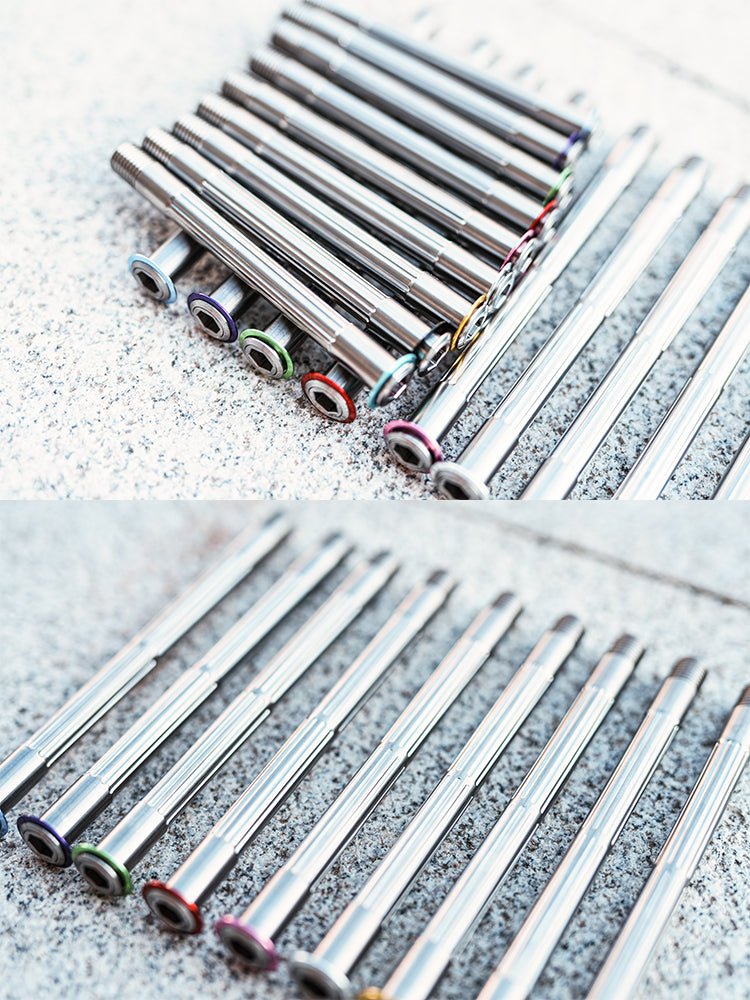

Available in multiple custom colors to match modern Pinarello builds.
Optimized for Real Riding Performance
The Chaser development process focused on:
- Weight reduction
- Structural reliability
- Riding stiffness
- Long-term durability
- Premium visual design
Multiple prototype tests were completed before final production.
Specifications

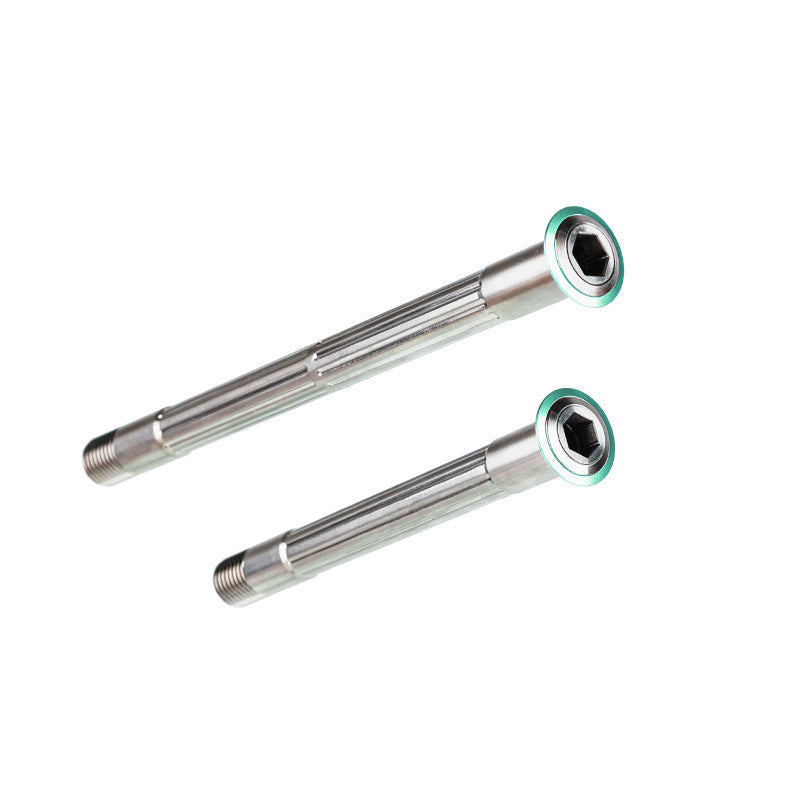

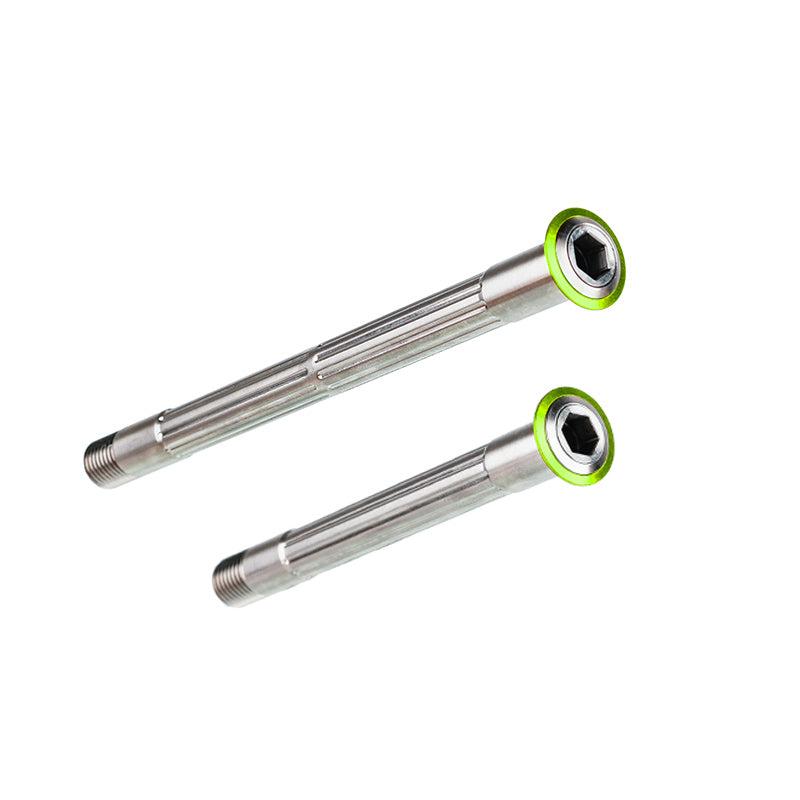

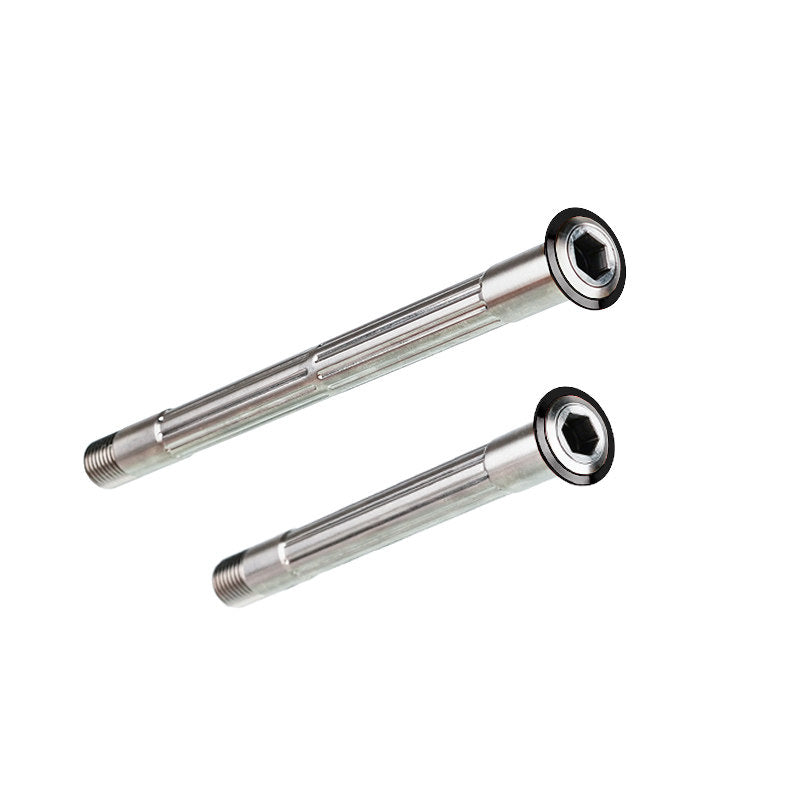

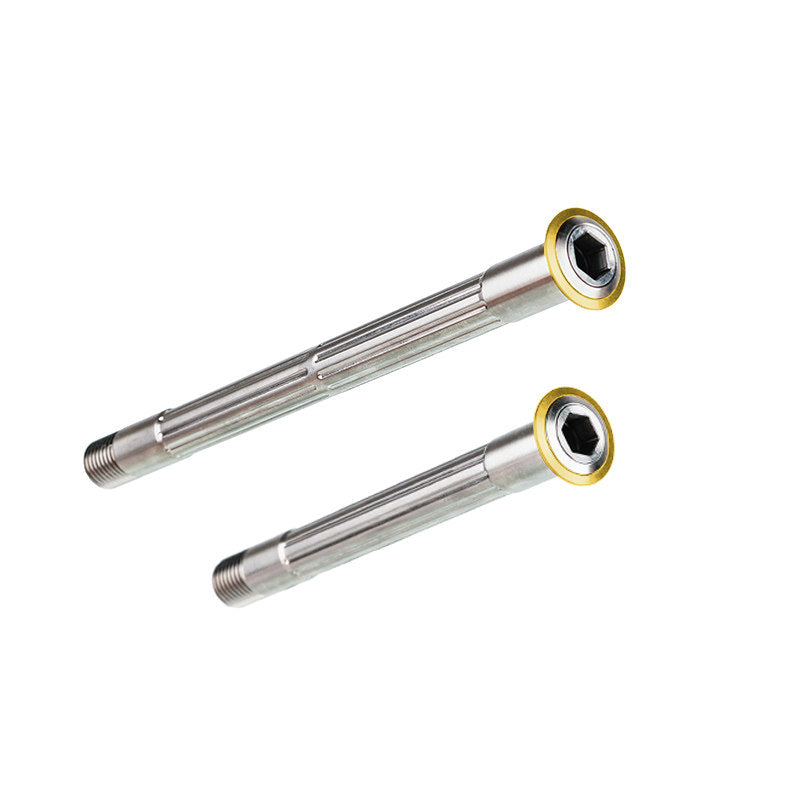

PNA1
- Front Axle: 121mm P1.5
- Rear Axle: 164mm P1.5
- Weight: Approx. 34g/set

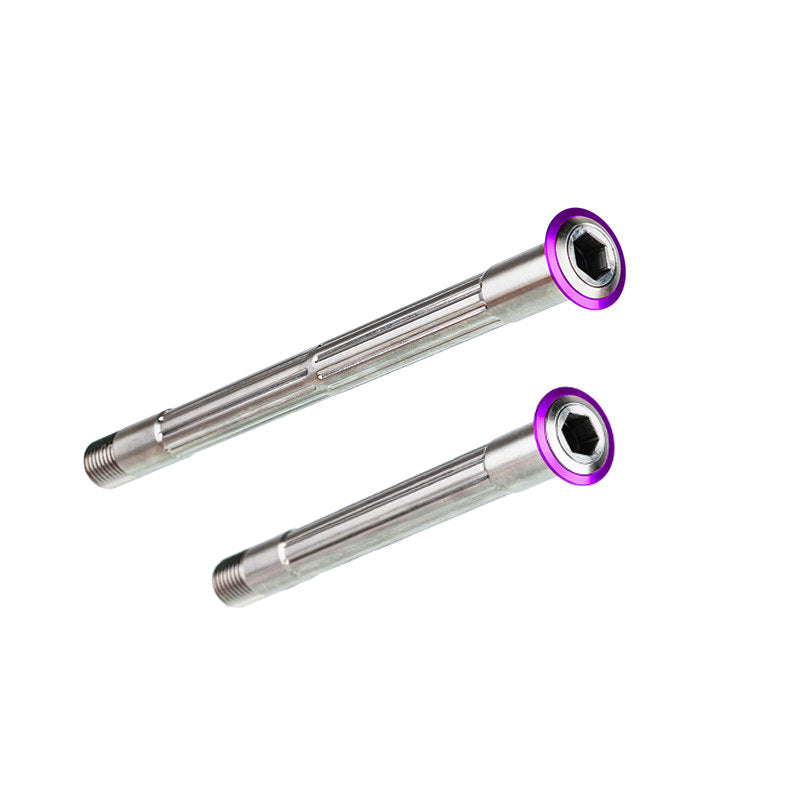

PNA2
- Front Axle: 118mm P1.0
- Rear Axle: 161mm P1.0
- Weight: Approx. 33g/set
Technical Details
- Material: TC11 Titanium / 7075 Aluminum Alloy
- Manufacturing Process: Full CNC Machining
- Recommended Torque: 8–10Nm
- Application: Road Bike Disc Brake Systems
Package Includes
- Front Thru Axle ×1
- Rear Thru Axle ×1
Why Riders Choose Chaser
Chaser focuses on lightweight cycling components with premium machining quality and distinctive visual design.
These thru axles are engineered specifically for modern Pinarello performance bikes, combining lightweight construction, precision machining, and race-ready aesthetics into a high-end upgrade solution.
Controllo di compatibilità: a causa della complessità dei modelli e dei lotti dei componenti OEM (Original Equipment Manufacturer), potrebbero verificarsi casi in cui questo prodotto non è compatibile.
Dopo aver ricevuto il prodotto, confrontarlo con le specifiche OEM per garantirne la compatibilità prima dell'installazione.
Specifiche di coppia: installare questo prodotto rispettando rigorosamente i valori di coppia specificati nel manuale dei pezzi OEM. Problemi di installazione: se si riscontrano discrepanze con le specifiche OEM o si incontrano difficoltà nella fase iniziale dell'installazione, fermarsi immediatamente e contattare il servizio clienti per assistenza con resi o cambi.
Nessuna installazione forzata: non forzare l'installazione in nessuna circostanza. Responsabilità: eventuali danni derivanti dall'installazione forzata o da modifiche non autorizzate di questo prodotto (o dei suoi componenti) saranno di esclusiva responsabilità dell'acquirente.
Tutti i prodotti sono fotografati per rappresentare fedelmente i colori che vedrete al momento della ricezione.
A causa delle differenze di illuminazione, angolazione o impostazioni dello schermo, potrebbero verificarsi lievi variazioni di colore.
Il prodotto effettivo deve essere considerato lo standard. Per i prodotti "colorati" e "blu", il processo di colorazione può causare una distribuzione non uniforme del colore, rendendo ogni prodotto unico.
| Tabella di riferimento della coppia comune S-PARTS per la serie di biciclette | ||||||
| Ingrediente | Nome del componente | Nome della vite | Coppia di riferimento | Utilizzo anti-sequestro | Utilizzo del frenafiletti di media resistenza | Requisiti speciali Osservazioni |
| Sistema di telaio | Montaggio del manubrio | Viti di fissaggio dello stelo M4 | 4 NM | Raccomandato | Considerare con cautela | Per gruppi manubrio con struttura speciale, fare riferimento alle specifiche di coppia consigliate dal produttore originale. |
| Viti di fissaggio dello stelo M5 | 5 NM | Raccomandato | Considerare con cautela | |||
| Viti di fissaggio dello stelo M6 | 6-8 NM | Raccomandato | Considerare con cautela | |||
| Viti di fissaggio del manubrio M7 (Brompton) | 8-10 NM | Raccomandato | Considerare con cautela | |||
| Viti di fissaggio attacco manubrio M8 (BMX) | 8-10 NM | Raccomandato | Considerare con cautela | |||
| Cuffia | Viti di precarico della cuffia (incluse M5/M6) | 4-6 NM | Raccomandato | Non consigliato | ||
| Telaio/Forcella | Viti per fascetta stringitubo forcella M3 | 1-2NM | Raccomandato | Non consigliato | Per i morsetti reggisella con struttura speciale, fare riferimento alle specifiche di coppia consigliate dal produttore originale. | |
| Viti per portaborraccia | 4NMM | Raccomandato | Non consigliato | |||
| Viti di fissaggio del gancio del deragliatore M4 | 3-4 NM | Raccomandato | Considerare con cautela | |||
| Viti di fissaggio del gancio del deragliatore M5 | 4-5 NM | Raccomandato | Considerare con cautela | |||
| Viti di fissaggio del portapacchi anteriore e posteriore M5 | 6-7 NM | Raccomandato | Considerare con cautela | |||
| Vite di serraggio del reggisella M5 (design del morsetto standard) | 6-7 NM | Raccomandato | Non consigliato | |||
| Reggisella | Viti di fissaggio del binario della sella M5 | 6-7 NM | Raccomandato | Non consigliato | ||
| Viti di fissaggio del binario della sella M6 | 7-9 NM | Raccomandato | Non consigliato | |||
| Viti per morsetto guida sella M7 | 8-10 NM | Raccomandato | Non consigliato | |||
| Viti per morsetto a binario sella a bullone singolo M6/M7 | 10-12 NM | Raccomandato | Non consigliato | |||
| Viti di serraggio del binario della sella a bullone singolo M8 (Brompton) | 12-14 NM | Raccomandato | Non consigliato | |||
| Ruote | Viti di bloccaggio del set di ruote a sgancio rapido M6 | 6-8 NM | Raccomandato | Non consigliato | ||
| Viti di bloccaggio per ruote M10 BMX | Raccomandato | Non consigliato | ||||
| Viti per ruote BMX M14 | Raccomandato | Non consigliato | ||||
| Dadi di bloccaggio per ruote M9 | 12-14 NM | Raccomandato | Non consigliato | |||
| Dadi di bloccaggio per ruote M10 | 14-16 NM | Raccomandato | Non consigliato | |||
| Bullone perno passante M12 | 10-14 NM | Raccomandato | Non consigliato | |||
| Bullone perno passante M14 | 12-16 NM | Raccomandato | Non consigliato | |||
| Sistema frenante | Rotore a disco | Viti del rotore del disco a sei bulloni | 5-7 NM | Considerare con cautela | Raccomandato | Non utilizzare composti antigrippanti o frenafiletti liquidi sulle viti relative al sistema idraulico dei freni per evitare di contaminare le linee idrauliche. |
| Disco rotore Center Lock | 40 NM | Raccomandato | Non consigliato | |||
| Leva del freno | Viti di fissaggio della leva del freno M5 | 5-7 NM | Raccomandato | Non consigliato | ||
| Viti di fissaggio della leva del freno M6 | 6-8 NM | Raccomandato | Non consigliato | |||
| Dadi di fissaggio del cambio della bici da strada | 6-8 NM | Raccomandato | Non consigliato | |||
| Viti per porta di spurgo leva freno | 2-3 NM | Non consigliato | Raccomandato | |||
| Pinza freno a disco | Viti di fissaggio pinza per mountain bike M6 | 9 NM | Considerare con cautela | Raccomandato | ||
| Viti di fissaggio pinza a montaggio piatto M5 | 7 NM | Considerare con cautela | Non consigliato | |||
| Viti per raccordi a compressione per tubi flessibili M8 | 6-7 NM | Non consigliato | Non consigliato | |||
| Viti del corpo della pinza M6 | 12 NM | Non consigliato | Non consigliato | |||
| Viti del corpo della pinza M7 | 14NM | Non consigliato | Non consigliato | |||
| Viti del corpo della pinza M8 | 14NM | Non consigliato | Non consigliato | |||
| Viti per pinza M6 Banjo | 12 NM | Non consigliato | Non consigliato | |||
| Viti di spurgo della pinza | 5-6 NM | Non consigliato | Non consigliato | |||
| Perno pastiglia freno | 3NM | Non consigliato | Non consigliato | |||
| Pinza freno C | Dado di fissaggio pinza a perno singolo | 8NM | Non consigliato | Raccomandato | ||
| Viti di fissaggio della pinza a doppio perno | 6-8 NM | Considerare con cautela | Considerare con cautela | |||
| Set di viti di fissaggio pastiglie freno | 7 NM | Considerare con cautela | Considerare con cautela | |||
| Viti di arresto pastiglie freno | 3NM | Non consigliato | Non consigliato | |||
| Viti della leva di rilascio della pinza | 3NM | Non consigliato | Non consigliato | |||
| Viti di ancoraggio del cavo | 5-7 NM | Raccomandato | Non consigliato | |||
| Sistema di trasmissione | Cambio | Bullone di serraggio del cambio | 4-6 NM | Raccomandato | Non consigliato | Non utilizzare composti antigrippanti o frenafiletti liquidi sulle viti relative al sistema idraulico dei freni per evitare di contaminare le linee idrauliche. |
| Bullone di integrazione del cambio | 4-6 NM | Raccomandato | Non consigliato | |||
| Bullone tappo superiore cambio (Shimano) | 4 NM | Raccomandato | Non consigliato | |||
| Deragliatore anteriore | Bullone di fissaggio del deragliatore anteriore a montaggio diretto | 6-7 NM | Raccomandato | Non consigliato | ||
| Bullone di serraggio del deragliatore anteriore | 5-7 NM | Raccomandato | Non consigliato | |||
| Bullone di regolazione del cavo del deragliatore anteriore | 5-7 NM | Raccomandato | Non consigliato | |||
| Deragliatore posteriore | Perno del deragliatore posteriore | 10-12 NM | Raccomandato | Non consigliato | ||
| Perno deragliatore posteriore sistema UDH | 25 NM | Raccomandato | Non consigliato | |||
| Bullone puleggia M4 | 3NM | Considerare con cautela | Considerare con cautela | |||
| Bullone puleggia M5 | 4 NM | Considerare con cautela | Considerare con cautela | |||
| Bullone di copertura del deragliatore posteriore M3 (Shimano) | 1,5 NM | Non consigliato | Non consigliato | |||
| Bullone di regolazione del cavo del deragliatore posteriore | 5-7 NM | Raccomandato | Non consigliato | |||
| Guarnitura | Bullone a doppia faccia per corona | 6-8 NM | Considerare con cautela | Considerare con cautela | ||
| Bullone per corona singola | 8NM | Considerare con cautela | Considerare con cautela | |||
| Bullone braccio pedivella M5 (SRAM 3 bulloni) | 7 NM | Considerare con cautela | Considerare con cautela | |||
| Bullone braccio pedivella M4 (SRAM 8 bulloni) | 4-5 NM | Considerare con cautela | Considerare con cautela | |||
| Bullone di fissaggio del braccio della pedivella M6 (Shimano) | 12-14 NM | Considerare con cautela | Considerare con cautela | |||
| Tappo braccio pedivella (Shimano) | 2-4 NM | Non consigliato | Non consigliato | |||
| Bullone di fissaggio del braccio della manovella (DUB) | 54NM | Raccomandato | Non consigliato | |||
| Bullone di fissaggio del braccio della manovella (rotore) | 30-35 NM | Raccomandato | Non consigliato | |||
| Bullone di fissaggio del braccio della manovella (EE) | 52 NM | Raccomandato | Non consigliato | |||
| Bullone a manovella conico quadrato M8 | 30 NM | Raccomandato | Non consigliato | |||
| Pedali | Asse del pedale | 25 NM | Raccomandato | Non consigliato | ||
| Bullone di fissaggio per ramponi stradali (3 bulloni) | 6-8 NM | Non consigliato | Raccomandato | |||
| Bullone di fissaggio tacchette MTB (2 bulloni) | 8NM | Non consigliato | Raccomandato | |||
